지난 번에, 물리와 논리 포트 개념을 구분해서 설명했습니다.
# 물리/논리 포트 설명 링크
이번에는 MAC, IP, Port 주소가 포함된 헤더 위치와 Port에 대해 조금 더 상세한 내용을 설명하겠습니다.

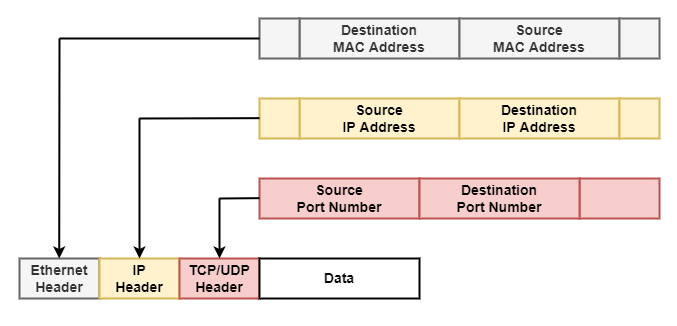

MAC / IP / Port 주소 헤더 위치
MAC, IP, Port 주소가 포함된 헤더 위치는 위의 그림과 같습니다.
각 헤더에 다른 내용들도 포함되어 있지만, 주소 위주로만 정리했으니 참고하시기 바랍니다.
MAC 주소는 Ethernet 헤더에 위치해 있고
IP 주소는 IP 헤더에 위치해 있으며,
Port 주소는 TCP 또는 UDP 헤더에 위치하고 있습니다.
이 내용을 통해, 주소들을 계층별로 구분한 것을 유추할 수 있네요.
Socket Address(소켓 주소)
어느 계층에서 혹은 어떤 프로토콜에서 개발/분석하냐에 따라 다를텐데, 각 주소의 조합에 따라 데이터를 구분할 수 있습니다.
소켓 주소는 IP 주소와 Port 주소의 조합으로서, Layer 4 이상의 계층에서 데이터를 구분하기 위한 용도임을 유추할 수 있습니다.
- Socket Address = IP Address + Port Address 조합
Port Address의 길이
Port Address는 16bit 길이를 가집니다.
즉, 2^16 = 65,536(0~65,535)개입니다.
Port Address 전달
Port Address는 TCP 및 UDP 헤더에 포함되어 전달됩니다.
전달 주체에 따라 TCP 소켓, UDP 소켓으로 다르게 식별기도 합니다.
따라서, 같은 포트 번호일지라도 TCP 및 UDP에 따라 식별됩니다.
(개인적으로 실험해본 것은 아니지만, 여러 자료조사에 따르면 이렇다고 합니다.)
Port 분류
Well-Known Port
널리 알려진(Well-known) Port 번호라는 의미입니다.
포트 개념에서 널리 알려졌다는 의미는 대부분 이렇게 활용하지만, 경우에 따라서 다르게 활용해도 된다는 의미이기도 합니다.
Well-Known Port의 범위는 1~1023 이며, IANA에서 관리하고 있습니다.
| 프로토콜 | 포트 번호 |
| DHCP | Src.: 67, Dest.: 68 |
| DNS | 53 |
| FTP | Control: 20, Data: 1 |
| SMTP | 25 |
| SSH | 22 |
| HTTP | 80 |
| HTTP | 443 |
Registered Port
IANA에 등록한 포트 번호입니다.
Registered Port의 범위는 1024~49151 입니다.
| 프로토콜 및 프로세스 | 포트 번호 |
| Tomcat, HTTP 대체 | 8080 |
| 오라클 | 1521 |
| MySQL | 3306 |
| MsSQL | 1433 |
| 원격데스크톱 | 3389 |
Dynamic Port
임시 포트 번호, 임의의 프로세스들에게 임의로 사용이 가능합니다.
# IANA에서 관리하고 있는 Port 주소
https://www.iana.org/assignments/service-names-port-numbers/service-names-port-numbers.xml
IP주소와 IANA
IANA에 관리하고 있는 IP 주소이며, 참고하시기 바랍니다.
# IANA에서 관리하고 있는 IP 주소
https://www.iana.org/assignments/protocol-numbers/protocol-numbers.xhtml
| 프로토콜 | 프로토콜 번호 |
| ICMP | 1 |
| IGMP | 2 |
| TCP | 6 |
| UDP | 17 |
| HTTP | 80 |
